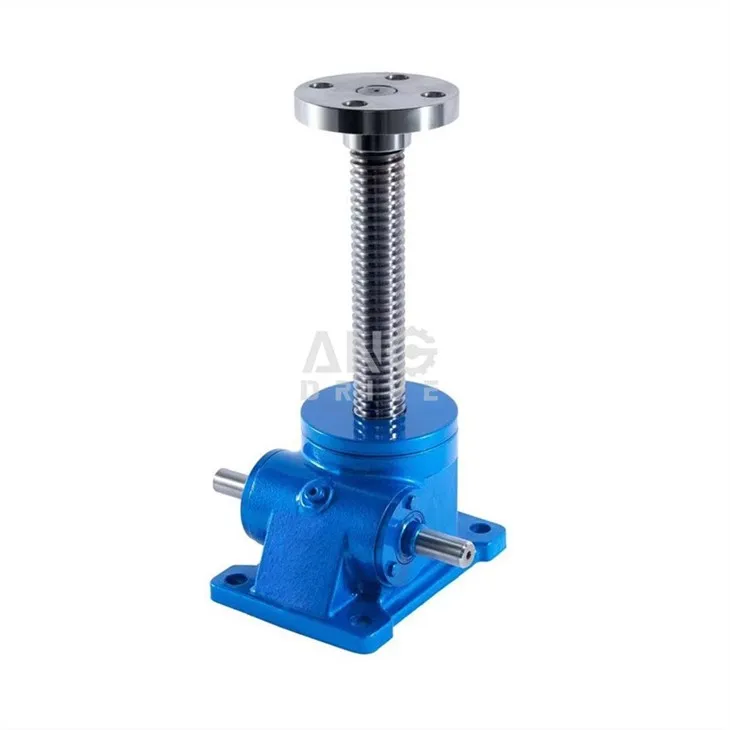

कीड़ा गियर पेंच जैक
कीड़ा गियर पेंच जैक विवरण:
स्क्रू जैक गियरबॉक्स के साथ एक पेंच का एक संयोजन है। तीन प्रकार के कॉन्फ़िगरेशन हैं जिन्हें विभिन्न आवश्यकताओं के लिए अनुकूलित किया जा सकता है:
1. स्क्रू डिजाइन का अनुवाद: पेंच चलता है जब गियरबॉक्स इनपुट शाफ्ट (वर्म शाफ्ट अंत) सक्रिय है. इसमें पीठ पर एक गोल पेंच संरक्षण ट्यूब शामिल है।
2. विरोधी घूर्णन keyed पेंच डिजाइन: पेंच संलग्न है, के रूप में विन्यास में पेंच डिजाइन अनुवाद में लेकिन अंतर है कि milled keyway या वापस सुरक्षात्मक ट्यूब के साथ पेंच वर्ग अनुभाग है के साथ.
3. घूर्णन पेंच डिजाइन: पेंच कीड़े शाफ्ट की ड्राइविंग के साथ कदम नहीं है, यह केवल बदल जाता है; यह इसी यात्रा अखरोट है कि पेंच के साथ चलता है.
कीड़ा गियर पेंच जैकपैरामीटर:
नमूना | SWL2.5 | SWL5 | SWL10 | SWL15 | SWL20 | SWL25 | SWL35 |
अधिकतम क्षमता (KN) | 25 | 20 | 100 | 150 | 200 | 250 | 350 |
उठाने पेंच | Tr30*6 | Tr40*7 | Tr58*12 | Tr58*12 | Tr65*12 | Tr90*16 | Tr100*20 |
अनुपात (P) | 6:1 | 8:1 | 23:3 | 23:3 | 8:1 | 32:3 | 32:3 |
अनुपात (M) | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 32:1 | 32:1 |
प्रति क्रांति बढ़ाएं (मिमी) (पी) | 1.0 | 0.875 | 1.565 | 1.565 | 1.56 | 1.5 | 1.875 |
प्रति क्रांति बढ़ाएं (मिमी) (एम) | 0.250 | 0.292 | 0.5 | 0.5 | 0.5 | 0.5 | 0.625 |
अधिकतम लोड पर स्क्रू उठाने पर टोक़ प्रारंभ करें | 250 | 385 | 500 | 400 | 490 | 850 | 820 |
अधिकतम भार (Nm) (P) पर प्रारंभिक टोक़/हाथ-हवा का टोक़ | 18 | 39.5 | 119 | 179 | 240 | 368 | 464 |
अधिकतम लोड (Nm) (M) पर प्रारंभिक टोक़/ | 8.86 | 19.8 | 60 | 90 | 122 | 217 | 253 |
चल रही दक्षता (%) (P) | 33 | 23 | 20.5 | 20.5 | 19.5 | 16 | 18 |
रनिंग दक्षता (%) (M) | 11 | 11.5 | 13 | 13 | 12.8 | 9 | 11 |
स्पिंडल या सुरक्षा ट्यूब के बिना वजन (किलो) | 7.3 | 16.2 | 25 | 25 | 36 | 70.5 | 87 |
उठाने के पेंच का वजन 100 मिमी (किलो) | 0.45 | 0.82 | 1.67 | 1.67 | 2.15 | 4.15 | 5.20 |
ग्रीस मात्रा | 0.1 | 0.3 | 0.5 | 0.5 | 0.75 | 1.1 | 1.9 |
एएनजी जैक क्यों चुनें?
जैक तस्वीरें
स्तंभ प्रकार जैक
बोल्ट छेद प्रकार जैक
टी-मुकाबला प्रकार जैक
गोल प्लेट प्रकार जैक
निकला हुआ किनारा इनपुट जैक
शाफ्ट अंत फिक्स्ड जैक
जैक संरचना
विशिष्ट अनुप्रयोग
